产品详情

空心桨叶干燥机是一种以热传导为主的卧式搅拌型连续干燥设备。因搅拌叶片形似船桨，故称桨叶干燥机，国外也称槽型干燥机或搅拌干燥机。

因该设备干燥所需要的热量依靠热传导间接加热，因此干燥过程不需或只需少量气体以带走湿份。极大地减少了被气流带走的这部分热量损失，提高了热量利用率，是一种节能型干燥设备。桨叶干燥机广泛应用于石油化工、化工、冶金、食品、医药、农药等行业中粉状、粒状、滤饼状、浆液状物料的干燥。

常州伯端机电设备有限公司在吸收国内外先进技术的基础上，进行改进、优化设计的楔型空心桨叶干燥机，可对膏状、颗粒状、粉状、浆状物料间接加热或冷却，可完成干燥、冷却、加热、灭菌、反应、低温煅烧等单元操作。设备中特殊的楔型搅拌传热桨叶，具有较高的传热效率和传热面自清洁功能。

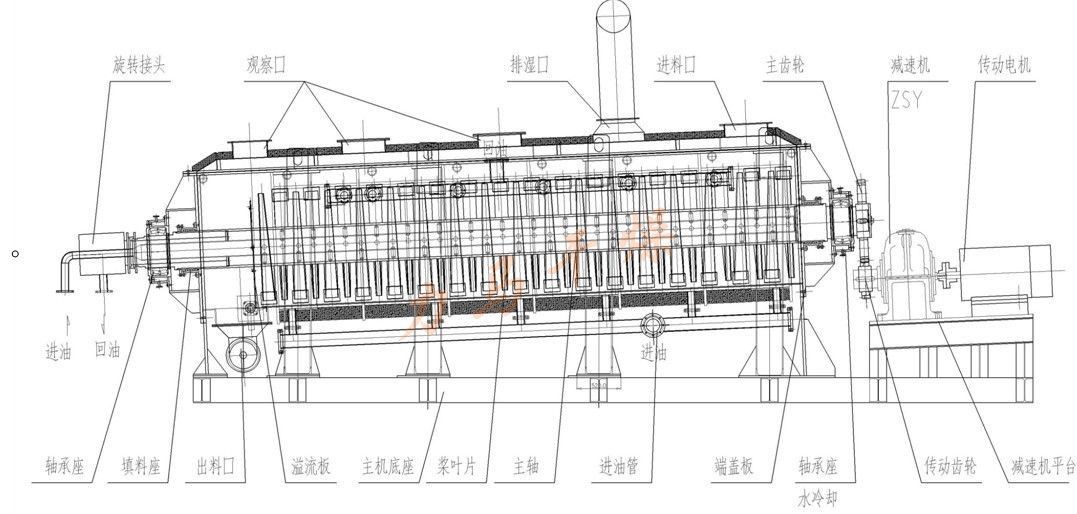

设备结构

以双轴式为例介绍其结构(空心桨叶干燥机可分为单、双、四根)。它由带夹套的端面呈W型壳体、上盖、两根有叶片的中空轴、两端的端盖、通有介质的旋转接头、金属软管以及包括齿轮、链轮的传动机构等部件组成。

设备的核心是两根空心轴和焊在轴上的空心搅拌桨叶。桨叶形状为楔形的空心半圆形，可以通入加热介质。除了起搅拌作用外，也是设备的的传热体。桨叶的两主要传热侧面成斜面，因此当物料与斜面接触时，随着叶片的旋转，颗粒很快就从斜面滑开，使传热表面不断更新，强化了传热。在桨叶的三角形底部设有刮板，以将沉积于壳底的物料刮起，防止产生死角。

桨叶的排布和各部位尺寸均有一定要求，而且在进料区、干燥区、排料区除桨叶外，另设有辅助机构，以保证整机操作稳定，干燥均匀。此外，停留时间亦可调节。

设备特点

桨叶干燥机主要特点有：

1、设备结构紧凑，有效传热面积大，占地面积小

2、搅拌均匀、热效率高、干燥效果好

3、桨叶轴可相互啮合，具有自清理作用，可防止物料粘壁

4、能耗低，操作费用小

5、粉尘夹带小、物料损耗少

6、间接加热、不污染物料

7、桨叶轴转速低、不破坏产品形状及性质

10、设备操作弹性大，运行平稳可靠

应用领域

1、石化行业：聚烯烃粉体、聚碳酸酯树脂、高、低密度聚乙烯、线型低密度聚乙烯、聚缩醛颗粒、尼龙6、尼龙66、尼龙12、醋酸纤维、聚苯硫醚、丙烯基树脂、工程塑料、聚氯乙烯、聚乙烯醇、聚苯乙烯、聚丙烯、聚脂、聚甲醛、苯乙烯~丙烯腈共聚、乙烯~丙烯共聚。

2、环保行业：PTA污泥、电镀下水污泥、锅炉烟灰、制药厂废渣、糖厂废渣、味精厂废渣、煤灰。

3、饲料行业：酱油渣、骨基饲料、酒糟、食品下角料、苹果渣、橘子皮、豆粕、鸡骨饲料、鱼粉、饲料添加剂、生物渣泥。

4、食品行业：淀粉、可可豆、玉米粒、食盐、变性淀粉、药品。

5、化工行业：纯碱、氮磷钾复合肥、高岭土、膨润土、白碳黑、碳黑、磷石膏、氧化氟化钠、硝酸、钙、碳酸镁、氰化钠、氢氧化铝、硫酸钡、硫酸钙、碳酸钙、染料、分子筛、皂素。

特性参数表
