碳酸锂盘式干燥机物料概况

（1）物料：碳酸锂

（2）处理量：30kg/h（湿物料）

（3）初水分：40%左右

（4）物料形态：滤饼

（5）终水分：＜0.25%

（6）热源：电加热导热油（导热油乙方提供）

（7）除尘系统：脉冲布袋除尘

（8）物料里含 Cl-（10wt%左右）设备与物料接触的地方需要做防腐处理

（9）出料温度≤50℃

碳酸锂盘式干燥机工作原理

湿物料自加料器连续地加到干燥器上部第一层干燥盘上，带有耙叶的耙臂作回转运动使耙叶连续地翻抄物料。物料沿指数螺旋线流过干燥盘表面，在小干燥盘上的物料被移送到外缘，并在外缘落到下方的大干燥盘外缘，在大干燥盘上物料向里移动并从中间落料口落入下一层小干燥盘中。大小干燥盘上下交替排列，物料得以连续 地流过整个干燥器。中空的干燥盘内通入加热介质，加热介质形式有饱和蒸汽、热水和导热油，加热介质由干燥盘的一端进入，从另一端导出 。已干物料从最后一层干燥盘落到壳体的底层，最后被耙叶移送到出料口排出，湿份经排气口排出。

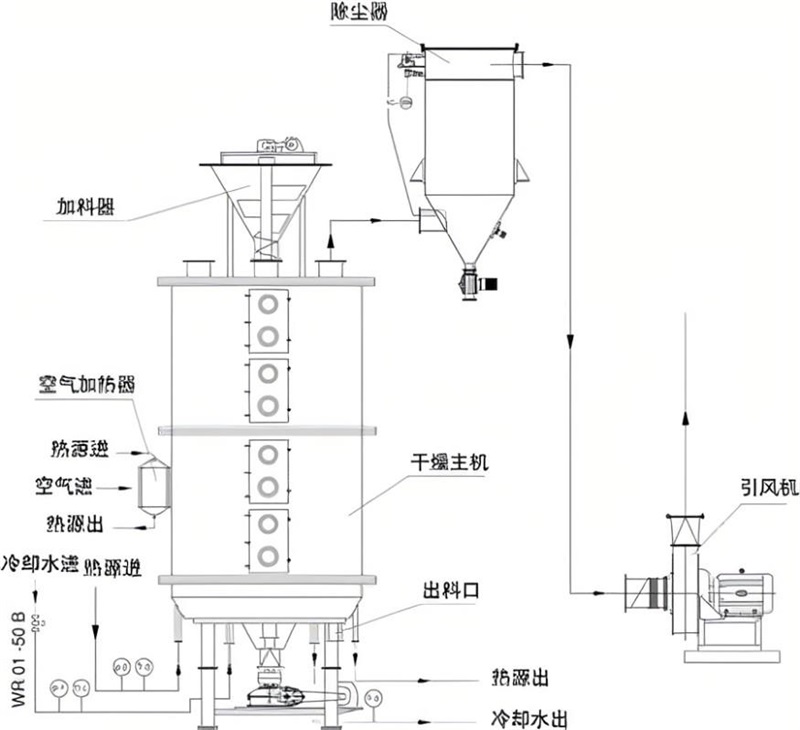

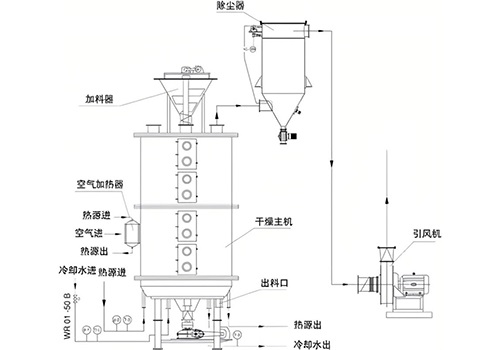

碳酸锂盘式干燥机参考示意图
