杂盐滚筒干燥机系统概述

本系统为杂盐干燥处理装置的滚筒刮板干燥系统。本干燥系统包括从干燥机进口到产品包装入袋前的系统说明：包含杂盐循环缓冲罐（客户自备）,进料循环泵（客户自备），滚筒刮板干燥机、湿式除尘器、引风机、出料螺旋、管道、电气及仪表等。

温度70-80℃约废盐水蒸发母液，通过滚筒刮板干燥机干燥之后，固体的颗粒由出料螺旋输送出来，水蒸气由引风机经过湿式除尘器洗涤后直接排放。

杂盐滚筒干燥机工艺流程

滚筒刮板干燥机是附在回转的滚筒筒体上液相物料以热传导的方式进行连续操作的干燥设备。料液同布料装置在一定的转速回转的滚筒外壁上形成料膜，被连续通入的加热介质（蒸汽）的热滚筒壁所加热，料膜被干燥后由刮刀刮下。

本干燥装置成套包括滚筒刮板机、杂盐循环缓冲罐（客户自备）、进料循环泵（客户自备）、湿式除尘器、引风机、出料螺旋、管道、电气控制系统等。

滚筒刮板干燥机主要由滚筒（包括圆柱形筒体、端盖、端轴及轴承等），布膜装置（包括料液盘等）、刮料装置（包括刮刀、支撑架有压力调节器等）、传动装置（包括电机、减速装置等），加热介质（蒸汽）的进出及排液装置等组成。

浓盐水经前期工艺处理分别进入缓冲罐，缓冲罐不断搅拌浓盐水，以保证浓盐水在罐内不至于结晶析出，缓冲罐中的浓盐水经进料泵抽入滚筒刮板干燥机料槽内；料槽内的料液经溢流口，回流到缓冲罐，以保证料槽内的浓盐水一直处在一个平面，同时不停的循环，在料槽中不停流动，同时配合爆气装置，使得盐不会结晶析出。滚筒刮板干燥机不断通入热蒸汽，加热筒体表面的盐水液膜，水分蒸发后，由刮刀刮下筒体表面的物料，经螺旋输送至下一道工序。滚筒干燥热源冷凝产生的冷凝水，由旋转接头排至客户凝液系统，由滚筒干燥机干燥产生的水蒸气、少量盐颗粒及少量有机物经过洗气塔洗涤，经过循环泵一直在洗涤塔循环，可以达到洁净排放。整个排风过程，一直由尾部的引风机吸风，经过上述处理后再排放。

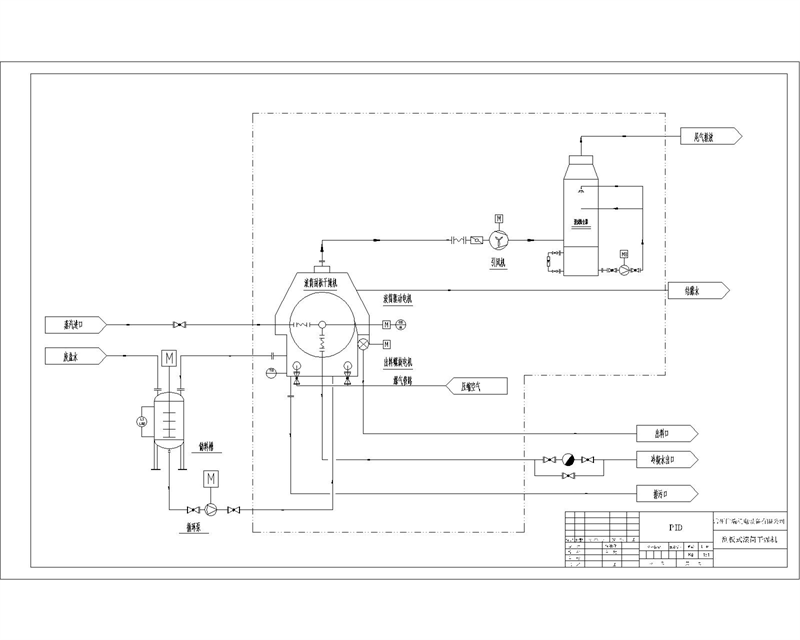

流程图
